Платформа потоковой обработки данных для промышленных предприятий

Отрасль: Производство / Промышленная автоматизация

Задача: Создание децентрализованной системы сбора, нормализации и анализа данных с промышленного оборудования

Технологии: Apache Flink, Apache Kafka, .NET, React + TypeScript, Kubernetes, GitLab CI/CD

Ключевые слова: OPC, Modbus, потоковая обработка, промышленное оборудование, Flink

На предприятиях холдинга ежедневно генерируются большие объемы данных от разнородных источников: АСУ ТП, лабораторных систем, файловых отчетов и внешних сервисов. Многие из этих данных поступают напрямую с промышленного оборудования через такие протоколы, как OPC DA/UA и Modbus, а также из различных промышленных платформ.

Однако:

• Данные неструктурированы и представлены в разных единицах измерения;
• Часть источников работает в пакетном режиме, часть — в потоковом;
• Связь с центральной инфраструктурой может быть нестабильной или временно недоступна;
• Отсутствует единая точка нормализации и контроля.

  Без надежной архитектуры невозможно построить даже базовую аналитику, не говоря о прогнозировании или цифровых двойниках.

Проект реализован как масштабируемая распределенная платформа, в которой каждый завод функционирует автономно, но при этом интегрирован с центральным контуром через асинхронную шину данных. Архитектура построена вокруг Apache Flink как основного движка потоковой обработки.

1. Сбор «сырых» данных: поддержка всех промышленных протоколов

Сбор данных осуществляется локально и включает:

• Прямое взаимодействие с промышленным оборудованием:

  - АСУ ТП / PLC через OPC DA/UA, Modbus, SOAP;

  - Поддержка низкоуровневых протоколов для обмена с устройствами сопряжения (gateways, преобразователи интерфейсов);

  - Интеграция с промышленными платформами и внешними системами.

• Файловые источники:

  - Прием файлов в форматах XML, JSON, Excel, TXT;

  - Автоматический парсинг и извлечение структурированных данных;

  - Передача в локальный оркестратор для последующей обработки.

Все механизмы сбора реализованы через локальный оркестратор на базе Apache Flink, который:

• Разделяет потоковую и пакетную обработку в отдельных кластерах;
• Использует Apache Kafka как буфер и шину для отказоустойчивого приема данных;
• Обеспечивает линейное масштабирование и изоляцию нагрузки.

  2. Нормализация: от «сырых тегов» к бизнес-показателям

  Нормализация выполняется тем же локальным оркестратором на Apache Flink и включает:
• Интеграцию с мастер-системой для актуализации справочников оборудования;
• Преобразование единиц измерения (мВ → В, мл → л и т.д.) на основе типовых значений из мастер-данных;
• Усреднение и фильтрация значений (в том числе сглаживание шумов);
• Статистическая нормализация:

  - Min-Max (линейная, диапазон [0–1]);

  - Z-нормализация (стандартизация по среднему и дисперсии);

• Расчет KPI:

  - Состояние оборудования;

  - Эффективность технологических процессов;

  - Отклонения от нормативных значений;

• Валидация данных — проверка на соответствие допустимым диапазонам.

  Все алгоритмы гибко конфигурируются через админ-панель без перекомпиляции кода.

  3. Децентрализованная архитектура: автономность + синхронизация

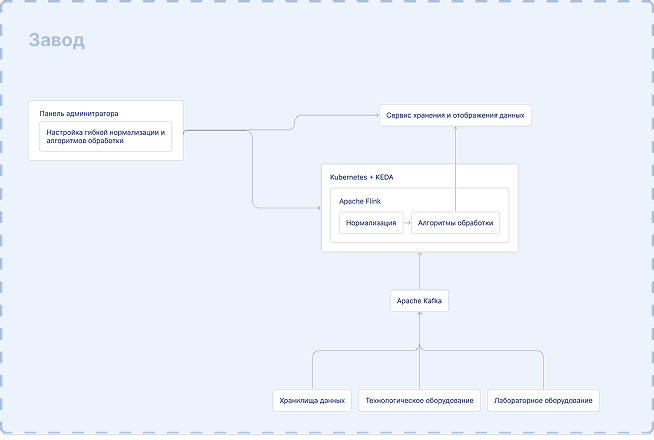

  Каждый завод содержит:
• Локальный оркестратор (Apache Flink + Kafka);
• Локальную базу сервиса, разработанную на .NET, для хранения:

  - Нормализованных данных;

  - Мастер-данных (справочников оборудования, параметров, единиц измерения).



  Ключевые возможности:
• Полная автономная работа при отсутствии связи с центральной инфраструктурой;
• Возможность редактировать мастер-данные локально;
• При восстановлении связи — двусторонняя синхронизация с центральной базой данных через Apache Kafka.


• Центральный оркестратор:
• Принимает справочники из внешних систем;
• Выполняет их первичную нормализацию;
• Распространяет обновления по заводам.

  4. Шина данных: Apache Kafka как основа асинхронного обмена


• Все обмены между центром и заводами — асинхронные, через топики Kafka;
• Гарантируется at-least-once delivery и устойчивость к сетевым сбоям;
• Локальные буферы Kafka на заводах позволяют накапливать данные при обрыве связи.

  5. Админ-панель: единая точка управления

  Разработана на React + TypeScript с бэкендом на .NET, развернута как в центре, так и на заводах. Функционал:


• Настройка маршрутизации потоков данных между оборудованием и целевыми системами;
• Конфигурация алгоритмов нормализации (единицы измерения, пороги, формулы);
• Управление мастер-данными (оборудование, параметры, справочники);
• Визуализация состояния технологических процессов в реальном времени;
• Формирование и выгрузка отчетов.

  6. Мониторинг и логирование


• Полный контроль состояния всех сервисов (Flink, Kafka, админ-панель);
• Логирование действий пользователей и системных событий;
• Локальное хранение логов + синхронизация с центральной инфраструктурой;
• Интеграция с системами отчетности.

  7. Развертывание и эксплуатация


• Все критические компоненты (Flink, Kafka) работают в Kubernetes;
• Автомасштабирование на основе метрик через KEDA (Kubernetes Event-Driven Autoscaling);
• Полностью автоматизированное развертывание через GitLab CI/CD;
• Поддержка как on-premise, так и гибридных сценариев.



• Полная автономность заводов — работа без связи с центральной инфраструктурой до нескольких дней;
• Единый нормализованный формат данных — от Modbus-тегов до файловых отчетов;
• Готовность к интеграции с ERP, MES, системами предиктивного обслуживания;
• Масштабируемость — подключение новых площадок без перестройки ядра;
• Основа для ML — структурированные, чистые, синхронизированные данные.

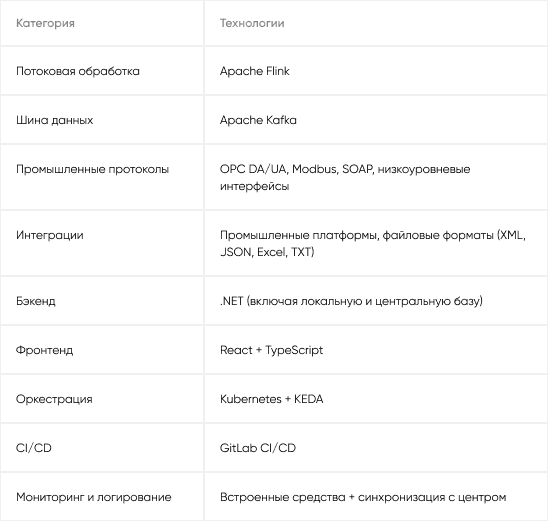

Технологический стек

Этот проект демонстрирует, как современная потоковая обработка на базе Apache Flink в сочетании с промышленными протоколами (OPC, Modbus) и универсальными интеграциями позволяет превратить «сырые» данные с промышленного оборудования в надежный, управляемый и масштабируемый актив для цифрового производства.
